新闻动态

反渗透膜原理以及工艺

文章来源：本站作者：admin 点击量：640 次

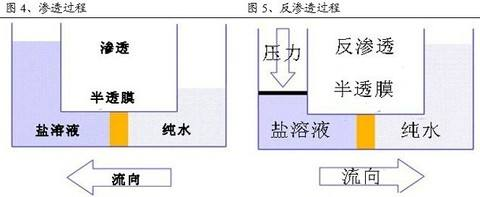

反渗透膜的原理其实很简单，对浓度高水施加一个大于渗透压的压力，让水分子流向浓度低的一侧，但是反渗透膜的膜孔非常的小，水中的各种杂质无法通过，这样一来就达到了水质分离的目的，这就是反渗透膜的原理。

反渗透膜原理：

RO是英文Reverse Osmosis 的缩写，中文意思是反渗透。一般水的流动方式是由低浓度流向高浓度，水一旦加压之后，将由高浓度流向低浓度，亦即所谓逆渗透原理：由于RO膜的孔径是头发丝的一百万分之一（0.0001微米），一般肉眼无法看到，细菌、病毒是它的5000倍，因此，只有水分子及部分矿物离子能够通过(通过的离子无益损取向)，其它杂质及重金属均由废水管排出。所有海水淡化的过程，以及太空人废水回收处理均采用此方法，因此RO膜又称体外的高科技“人工肾脏”。目前国内外，医学军用民用领域，都采取顶级RO膜进行高分子过滤。

反渗透膜工艺：

1.采用压力差为推动力的膜过滤方法为反渗透膜过滤法。比较适合用于处理溶液中溶质的分离和增浓，也可以用于其他分离技术难以完成的胶状悬浮液的分离，其应用领域在不断扩大，也以压力差为推动力的膜过滤区分为复合反渗透膜过滤、微滤膜过滤和反渗透膜过滤三类。

2.它们之间的区别在于是根据所能截留的较小粒子尺寸或分子量大小来定。以膜的额定孔径范围作为区分标准时，则微孔膜的额定孔径范围为0.02～10μm，复合反渗透膜为0.001～0.02μm，反渗透膜为0.0001～0.001μm。

目前，反渗透膜如以其膜材料化学组成来分，主要有纤维素膜和非纤维素膜两大类。如按膜材料的物理结构来分，大致可分为非对称膜和复合膜等。

在纤维素类膜中最广泛使用的是醋酸纤维素膜（简称CA膜）。该膜总厚度约为100μm，其表皮层的厚度约为0.25μm，表皮层中布满微孔，孔径约0.5～1.0nm，故可以滤除极细的粒子，而多孔支撑层中的孔径很大，约有几百纳米，故该种不对称结构的膜又称为非对称膜。在反渗透操作中，醋酸纤维素膜只有表皮层与高压原水接触才能达到预期的除盐效果，决不能倒置。

非纤维素类膜以芳香聚酰胺膜为主要品种，其他还有聚哌嗪酰胺膜、聚苯并咪唑膜、聚砜酰胺膜、聚四氟乙烯接枝膜、聚乙烯亚胺膜等。近年来发展起来的聚酰胺复合膜，是由一层聚酯无纺织物作支持层，由于聚酯无纺织物非常不规则并且太疏松，不适合作为盐屏障层的底层，因而将微孔工程塑料聚砜浇铸在无纺织物表面上。聚砜层表面的孔控制在大约15nm。屏障层采用高交联度的芳香聚酰胺，厚度大约在200nm。高交联度的芳香聚酰胺由苯三酰氯和苯二胺聚合而成。由于这种膜是由三层不同材料复合而成的，故称为复合膜。

Toray膜专业代理日本东丽膜元件，主营产品包括东丽反渗透膜、海水淡化膜、纳滤膜、超滤膜、MBR平板膜。我们承诺：我司所有东丽膜产品，均由原厂发货，100%正品保障，Toray膜致力于为广大顾客提供性价比更佳，质量更优，服务更全的产品。

本文由Toray膜(www.stllvmo.com)原创首发，转载请以链接形式标明本文地址或注明文章出处！
