新闻动态

反渗透膜自己如何清洗比较好

文章来源：本站作者：admin 点击量：985 次

反渗透膜如果想要自主清洗，首先你需求先确定反渗透膜是受到了哪些污染物的污染，比如说是有机污染、无机物污染还是微生物污染，因为只有在知道是什么污染的情况下才能更好的选择相关的清洗液。

反渗透膜清洗比较好的方法就是化学清洗，化学清洗是所有反渗透膜清洗方法中清洗效果最好的，所以如果是自己清洗我建议化学清洗方法。

如果是自己清洗反渗透膜，可以直接在系统内进行清洗，不用把反渗透膜拆卸下来清洗，因为拆卸后等到清洗完还需要再安装回去，这就非常的麻烦。

单段清洗：

1.配制清洗液

2.低流速输入清洗液。

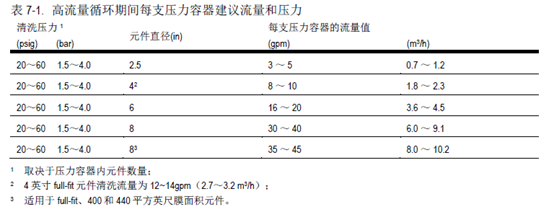

首先将清洗液与清洗水泵混合，并以低流速（表7-1中所列值的一半）预热清洗液。

然后以尽可能低的清洗液压力替换滤芯中的原水。压力仅需要达到足以将进入的水补充到浓缩物中的压降。换句话说，压力是如此之低直到不会产生渗透。低压置换操作最大程度地减少了膜表面的结垢，并且在某些情况下，排出浓缩液以防止清洗液稀释。

3.循环。

更换原水后，清洗液将出现在浓缩液管道中，并将返回至清洗水箱，以使清洗液温度保持恒定。

4.浸泡。

关闭清洗泵的运行，将反渗透膜完全浸入清洗液中。在某些情况下，将组件浸泡大约1小时可能就足够了，但是对于顽固的污染物，可能需要更长的浸泡时间（例如10-15小时或整夜浸泡）。非常低的循环流量（表7-1中所示流量的10％）作用是为了保持在浸入过程中保持温度。

5.高流量水泵循环。

以表7-1所示的流速循环30至60分钟。高流速可以洗掉用清洗液洗下来的污染物。如果严重污染，请使用表7-1中规定的50％以上的流量。使清洗更容易。在高流量条件下，会出现高压降过大的问题。反渗透膜的最大允许压降为1 bar（15psi），多元件压力容器的最大允许压降超过3.5bar（50psi）。

6.冲洗

只要没有腐蚀问题（例如，静态海水腐蚀不锈钢管），就可以使用合适的预处理产品水清洗系统中的清洗液。最低冲洗温度为20°C，以防止沉淀。

备注

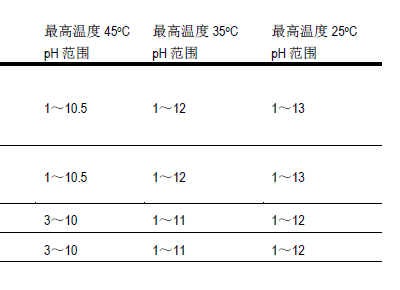

在酸洗过程中，应始终检查清洗溶液的pH值。如果在溶解的无机盐沉淀中消耗了酸，并且pH值增加了0.5个pH单位以上，则应向清洗槽中补充酸性酸性清洗溶液，以使总循环时间不超过20分钟。在这段时间之后，清洗溶液被清洗的无机盐饱和，并且污染物重新沉积在反渗透膜表面上。排干系统和清洗系统中的第一清洗液，并重新配置清洗液以执行第二酸洗操作。如果需要关闭系统超过24小时，则应将组件存放在1％（按重量计）的亚硫酸氢钠水溶液中。在清洗大型系统之前，建议从要清洗的系统上卸下膜元件，然后对单元部件的清洗效果进行测试评估。

多段清洗：

多段清洗的冲洗和浸泡的步骤可以同时运行整个系统的同时进行，但是对于高流量循环，请确保循环流量在第一阶段不要太低，而在最后阶段也不要太低。为了能够分阶段执行，可以通过使用一个泵单独清洗每个部分或根据每个部分的流量要求设置不同的清洗泵来实现。

清洗药剂：

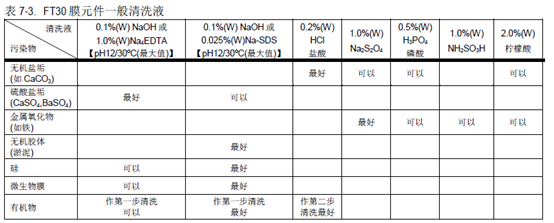

1.表7-3显示了合适的清洗剂。这些酸性和碱性清洗剂一定要是标准的清洗剂。酸性清洗剂用于去除无机污染物，例如铁污染，碱性清洗剂用于清洗微生物。包含有机污染物。

2.使用硫酸可能会引起硫酸钙沉淀的危险，因此不应选择硫酸作为清洗剂。尽管最好使用反渗透膜产生的水来制备清洗液，但通常可以使用经过预处理的合格预处理废水来制备反渗透膜清洗液。原水具有很大的缓冲能力，需要大量的酸和碱才能达到指定的pH值，但酸洗的pH值约为2，碱洗的pH值约为12。

3.污染物化学式的符号为CaCO碳酸钙，CaSOa为硫酸钙，BaSO代表硫酸钡。

4.顺序清洗化学药品的符号是：NaOH代表氢氧化钠：Na.EDTA代表乙二胺四乙酸四钠。SDS也称为月桂基硫酸钠，硅酸钠：HCl代表盐酸； Na2S2O代表连二亚硫酸钠； HPO代表磷酸； NH2SO3H代表亚硫酸氢盐。

5.有效清洗硫酸盐垢需要早期检测和处理，并且硫酸盐垢的溶解度会随着清洗液中盐分的增加而增加。您可以向其中添加NaCl并成功清洗硫酸盐垢。

6.柠檬酸是可选的无机盐垢清洗剂。

清洗程序：

1.启动清洗泵。

2.打开流体循环阀，让流体循环5分钟以彻底混合。

3.打开冲洗出口阀，关闭液体循环阀，确保过滤器出口压力为2.0?3.0kgf / cm2，流量为40m3 / h。

4.按压冲洗1小时，浸泡2小时，然后进行3-4个循环。

5.切换维多利亚管夹塞子以3份进行清洗，以15份压力容器进行5份清洗。

最后，步骤是：

1.关闭清洗泵出口阀。

2.关闭清洗泵。

3.排放水箱中的化学药品，向其中注入清水，然后重新启动清洗泵，以清水冲洗RO。

4.清洁后，拆下软管并连接维多利亚管夹。

5.低压冲洗RO系统10-20分钟以开始操作。合格后，您可以运行5-10分钟，然后继续运行或停止。

本文由Toray膜(www.stllvmo.com)原创首发，转载请以链接形式标明本文地址或注明文章出处！
