超滤膜作为水处理领域的核心组件，其性能直接决定了过滤效果和系统运行效率。东丽(Toray)作为全球领先的膜技术供应商，其超滤膜产品以高性能和稳定性著称。东丽超滤膜中内压式和外压式两种主要类型的结构差异、工作原理、性能特点以及适用场景。本文将为您详细介绍东丽超滤内压膜和外压膜的区别，助您选择更合适的超滤膜。
内压膜与外压膜的基本概念与结构差异

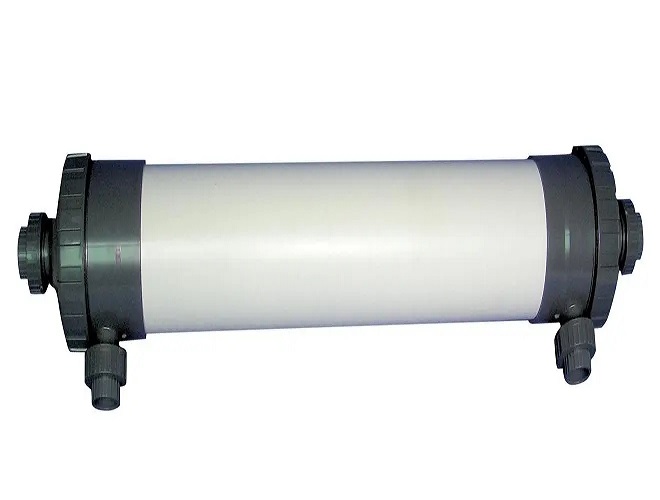

1.内压式超滤膜的结构特点
东丽内压式超滤膜采用独特的"由内向外"过滤设计，其核心结构为：
多层复合结构：通常由聚偏氟乙烯(PVDF)材料制成，包含致密分离层、过渡层和支撑层
内表面过滤：原水从膜丝内部流入，过滤产水穿过膜壁向外渗透
对称结构设计：膜丝内径通常为0.8-1.2mm，壁厚均匀分布
整体式端头封装：采用环氧树脂等材料进行端部封装，确保密封性
这种结构使得污染物被截留在膜丝内部，通过定期反洗可以有效清除积累的污染物。

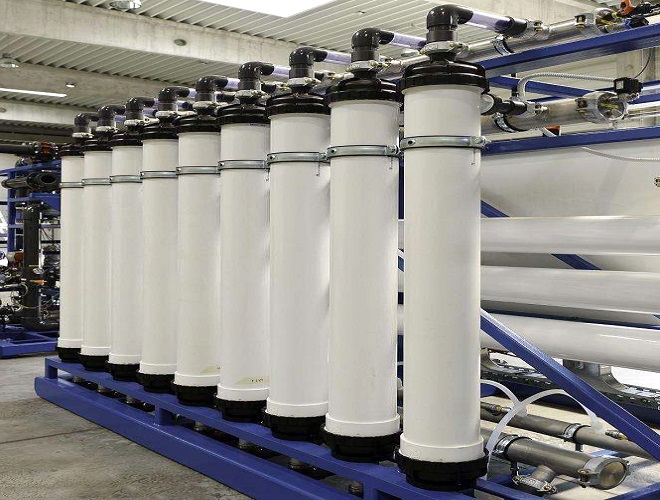

2.外压式超滤膜的结构特性
东丽外压式超滤膜采用"由外向内"的过滤方式，其显著特征包括：
非对称结构：具有梯度孔径分布，外表面为致密分离层，向内孔径逐渐增大
外表面过滤：原水在膜丝外部流动，产水从膜丝内部收集
加强型支撑：通常采用编织管或网状结构增强机械强度
较大直径设计：膜丝外径一般1.5-2.5mm，提供更大过滤面积
外压式设计允许处理更高悬浮物含量的进水，抗污染性能更优。
3.结构差异对比
对比项 | 内压式超滤膜 | 外压式超滤膜 |
过滤方向 | 由内向外 | 由外向内 |
膜丝直径 | 较小(0.8-1.2mm) | 较大(1.5-2.5mm) |
结构类型 | 对称结构 | 非对称结构 |
强度支撑 | 依靠材料本身 | 额外支撑层 |
封装方式 | 两端封装 | 单端或两端封装 |
工作原理与过滤性能比较
1.内压式超滤膜的工作机制
东丽内压膜的工作过程可分为四个阶段：
进水阶段：原水在压力驱动下进入膜丝内部
过滤阶段：水分子透过膜壁成为产水，污染物被截留
排污阶段：浓缩液从膜丝另一端排出
清洗阶段：通过反洗和气体擦洗清除膜内污染物
内压式设计的优势在于：
流道明确：污染物随浓水排出路径清晰
低压运行：通常工作压力0.05-0.2MPa
通量稳定：初期通量可达80-120LMH
精准分离：截留分子量稳定在10-20万道尔顿
2.外压式超滤膜的运行原理
东丽外压膜的工作过程有所不同：
外循环阶段：原水在膜丝外部循环流动
渗透阶段：产水由外向内渗透至膜丝内部
收集阶段：产水从膜丝一端或两端汇集
清洗阶段：采用气水联合反洗方式
外压式设计的独特优势包括：
抗污染性强：可处理SDI高达6-8的原水
大流量设计：单支膜元件通量可达30-50m³/d
耐高压性能：可承受0.3MPa以上的跨膜压差
适应性强：对水质波动不敏感
3.关键性能参数对比
性能指标 | 内压式超滤膜 | 外压式超滤膜 |
工作压力(MPa) | 0.05-0.2 | 0.1-0.3 |
初始通量(LMH) | 80-120 | 60-100 |
截留分子量(Dalton) | 10万-20万 | 10万-20万 |
最大进水SDI | ≤5 | ≤8 |
反洗频率(min) | 30-60 | 60-90 |
应用场景与选择建议
1.内压式超滤膜的适用领域
东丽内压膜特别适合以下应用场景：
饮用水处理：对产水水质要求严格的场合
低浊度进水：原水浊度长期低于20NTU的情况
空间受限项目：需要紧凑型膜系统的场合
医药电子行业：需要极高水质标准的超纯水制备
小型系统：处理规模小于500m³/d的项目
典型成功案例包括某国际品牌饮料生产厂的工艺用水处理系统，采用东丽内压式超滤膜后，产水SDI稳定在2以下，完全满足后续RO系统的进水要求。
2.外压式超滤膜的优势领域
东丽外压膜在以下场景表现卓越：
污水回用：市政污水或工业废水深度处理
高悬浮物进水：如海水淡化预处理、河水处理等
大型项目：处理规模超过1000m³/d的系统
恶劣水质条件：水质波动大或污染物复杂的场合
工业废水：如纺织、印染、电镀等行业废水处理
某沿海城市10万吨/日的海水淡化预处理项目采用东丽外压式超滤膜，成功克服了海水高浊度、高微生物含量的挑战，为后续SWRO系统提供了优质进水。
3.选型决策的关键因素
在选择内压或外压式超滤膜时，建议考虑以下因素：
进水水质：悬浮物含量、SDI值、有机物浓度等
系统规模：小型系统倾向内压式，大型系统适合外压式
运行成本：包括能耗、药剂消耗、更换频率等
空间限制：内压式系统通常更紧凑
自动化要求：外压式通常需要更复杂的自动控制系统
长期维护：外压式膜一般寿命更长但单次清洗成本较高
东丽内压式和外压式超滤膜各有其技术特点和优势领域。内压式膜适合处理水质较好、对产水品质要求高的场合，具有系统紧凑、运行稳定等优点；外压式膜则擅长处理复杂水质，具有抗污染性强、适应范围广的特点。在实际选择时，应综合考虑进水水质、系统规模、运行成本和维护要求等因素，必要时可咨询水天蓝东丽授权销售经销代理商。如果您想了解更多影响东丽超滤内压膜和外压膜的区别相关的资讯，免费领取东丽超滤膜技术参数资料，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
