当前位置:
首页>>
常见问题
发布时间:2020-01-03 10:33:02
反渗透膜故障怎么排除?
文章来源:本站
作者:admin
点击量:481 次
目前使用反渗透膜的用户越来越多,有很多人不知道怎么排除反渗透膜的故障,反渗透膜在使用中最常见的故障就是,产水量下降、盐的透过率升高和压降增大,这些故障都会影响到反渗透膜的脱盐率的下降。
发现故障与处理:
反渗透膜的故障可以通过观察产水量的大小,盐通过率(脱盐率)以及反渗透膜组件的压差,这样可以及时的发现。因此,我们建议操作人员记录和检查每一天的运行数据,并采取即时有效的对策,纠正和解决存在的错误和问题,以防止系统可能重大事故的发生。要求对产水流量和脱盐率的数值进行标准化,以便于对系统的性能作出正确的判断。
故障发现和故障处理的步骤简要概括如下:
1.校验:仪器的校准,如流量、压力、电导率、温度、pH等仪表;
2.检查:每日运行数据的记录、标准化,设备状况记录和说明;
3.研究:性能变化的原因以及可能导致的原因;
4.检修:采取正确措施,及时进行处理,如清洗、消毒等,必要零部件的更换,操作条件的改变等。

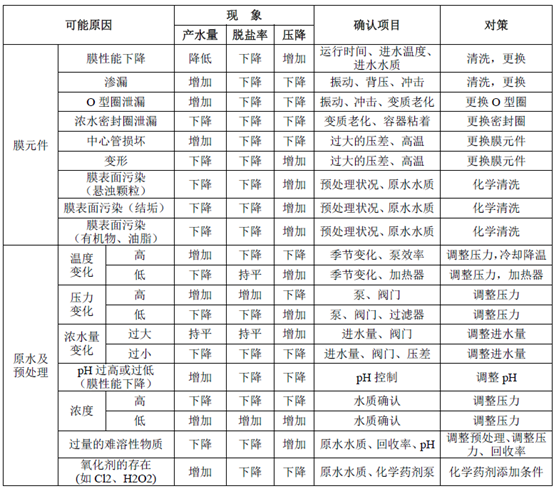

故障分析项目与对策简表:
反渗透膜故障导致出现产水量下降,可根据下面三种情况寻找原因:
反渗透膜系统的第一段产水量降低,则存在颗粒类污染物的沉积。
反渗透膜系统的最后一段产水量降低,则存在结垢污染。
反渗透膜系统的所有段的产水量都降低,则存在污堵。
根据上述症状,出现问题的位置,确定故障的起因,并采取相应的措施,依照“清洗导则”进行清洗等。
另外反渗透膜系统出现产水量下降的同时还会伴随有脱盐率降低、升高等情况。
反透透膜故障盐透过率升高:
产生这种症状的原因有:
1.“O”型圈泄漏
当与某些化学品接触或受到机械应力时,如由于水锤作用引起膜元件的运动,“O”型圈就会出现泄漏现象,有时还会出现“O”型圈未安装,“O”型圈安装不正确等情况。
2.望远镜现象
产生望远镜现象的原因是进水和浓水间的压差过大。较严重的望远镜现象会造成膜元件的机械损坏。
3.膜表面磨损
这种情况常常是因为RO反渗透膜系统前端的元件受到水中结晶体或具有尖锐外缘的金属悬浮物的磨损造成的。
4.产水背压
任何时刻,产水压力高于进水或浓水压力0.3bar,复合膜就可能发生复合层间的剥离,从而损坏膜元件。
反渗透膜出现故障的主要原因:
反渗透膜出现故障的主要是O形圈的损坏、盐水密封的损坏、泵的损坏、管道和阀门的损坏、不精确的仪表等。反渗透膜系统化学问题一是酸添加的不适当,高剂量的酸会损坏膜或引起基于硫酸盐的结垢,低剂量会导致碳酸盐或基于金属氢氧化物的垢或污染。二是阻垢剂添加的不适当,高剂量可能导致污染,低剂量可能导致结垢。
Toray膜专业代理日本东丽膜元件,主营产品包括东丽反渗透膜、海水淡化膜、纳滤膜、超滤膜、MBR平板膜。我们承诺:我司所有东丽膜产品,均由原厂发货,100%正品保障,Toray膜致力于为广大顾客提供性价比更佳,质量更优,服务更全的产品。
本文由Toray膜(www.stllvmo.com)原创首发,转载请以链接形式标明本文地址或注明文章出处!
