常见问题

反渗透膜玻璃钢膜壳破损的原因

文章来源：本站作者：admin 点击量：487 次

反渗透膜玻璃钢膜壳破损的原因大多数都是因为在安装反渗透膜玻璃钢膜壳的时候没有采取正确的安装方法，导致运行的时候反渗透膜在膜壳内来回窜动撞击膜壳导致膜壳破损。所以采取正确的反渗透膜玻璃钢膜壳安装方法很重要。

反渗透膜玻璃钢膜壳破损的原因：

主要是由于进水与浓水之间的高压差，引起的膜机械性损伤，有可能是污染，或者水锤，还有就是浓水产水比例不合适等等

反渗透膜玻璃钢膜壳破损的原因有很多，下面就给大家说一个客户的实际案例：

客户反渗透膜系统实际运行时，系统产水量和脱盐率均能完全达到要求，在现场对每一支压力容器的产水电导率进行了测试，测试结果表明，所有压力容器的产水电导率均合格，因而认为整套系统运行正常。

在该系统运行1年后，尽管系统段间压力降也几乎没有增加，但还是决定对其进行保护性清洗，为了确认是否存在可见的污染物，现场决定首先拆卸其中一套装置中的膜元件进行外观检查，但随即发现，该套装置中已经有某些膜元件的玻璃钢外皮出现了裂纹，有些膜元件的端板与膜元件主体连接处出现裂纹甚至脱落，但并没有造成系统产水量和脱盐率的明显变化。

膜生产厂家随即派出技术人员去现场了解情况，该装置尽管采用了进口的膜元件和压力容器，但在安装时并没有按照厂家的要求安装在膜元件与压力容器的连接处安装相应的垫片。

同时系统中反渗透入口处也没有安装电动慢开门，在系统启动时，也没有进行低压冲洗排气，因而造成高压力的给水瞬间加载到膜元件上，造成了“水锤”的现象。

同时由于在系统启动时，没有进行低压冲洗排气，残留的空气无法排出，被压缩在压力容器的出口端，因而在系统停运时，膜元件又被反推回来，造成了膜元件在系统内来回窜动，导致反渗透膜一直在撞击膜壳，最后就造成了膜壳破损的情况。

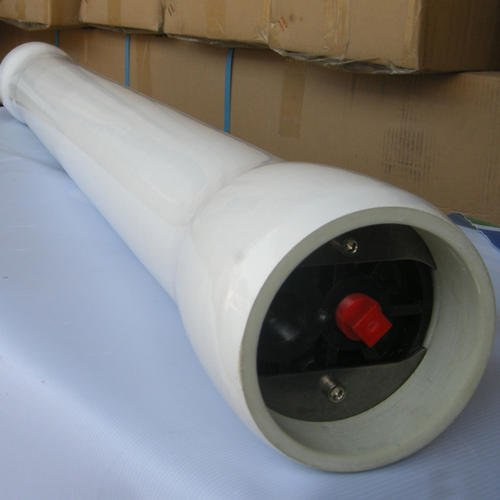

反渗透膜膜壳

反渗透膜玻璃钢膜壳的正确安装方法：

1.按产品图纸介绍用鞍座、抱带把产品水平的固定在设备架上，左右连接件留出适量空间。

2.取出安装反渗透膜膜壳部件，组好。检查每个紧固件是否紧固，用清水清洗一下封头和桶壳内壁。

3.用适量的甘油或洗涤精，对端板密封件进行细致擦涂，并在膜壳内口斜处也同样擦涂，这样会确保封堵时顺利推进。

4.滤膜的安装，一般从进水端安装;把滤膜先按同样的方向一根根推入膜壳，滤膜的密封处先涂一点润滑油，把净水连接器按平均长度放在膜芯中间，用木棰上好一头的端板，另一头的端板按止推环和膜芯推紧后的间隙，如间隙过大，可用我们提供的皮垫圈消除，最后上好端板。

5.端板上好后把月牙挡卡放于膜壳槽内，用紧固螺丝锁紧。

Toray膜专业代理日本东丽膜元件，主营产品包括东丽反渗透膜、海水淡化膜、纳滤膜、超滤膜、MBR平板膜。我们承诺：我司所有东丽膜产品，均由原厂发货，100%正品保障，Toray膜致力于为广大顾客提供性价比更佳，质量更优，服务更全的产品。

本文由Toray膜(www.stllvmo.com)原创首发，转载请以链接形式标明本文地址或注明文章出处！
